Standar Nasional Titik Kontrol dalam Survey yang Digunakan

Ada banyak proyek yang tampak rapi di atas kertas, tetapi bermasalah ketika masuk tahap eksekusi. Salah satu penyebabnya adalah pemahaman yang kurang utuh terhadap data awal. Itulah mengapa topik standar titik kontrol survey tidak boleh dianggap sepele, karena kualitas informasi sejak awal akan memengaruhi seluruh proses berikutnya.

Bagi perusahaan, konsultan, maupun pemilik proyek, memahami standar titik kontrol survey bukan sekadar menambah wawasan. Ini menyangkut efisiensi waktu, ketepatan desain, dan kemampuan membaca kondisi lapangan secara objektif. Semakin jelas datanya, semakin kecil ruang untuk salah tafsir.

Melalui artikel ini, Anda akan melihat standar titik kontrol survey dari sudut pandang yang lebih aplikatif. Bukan hanya definisi, tetapi juga cara kerja, alasan pentingnya, dan bagaimana teknologi modern ikut memperkuat hasil survey.

titik kontrol adalah titik acuan yang koordinatnya sudah diketahui dan digunakan sebagai dasar pengukuran posisi, elevasi, pemetaan, konstruksi, fotogrametri, LiDAR, batas lahan, hingga monitoring deformasi.

Secara nasional, acuan utamanya adalah Sistem Referensi Geospasial Indonesia atau SRGI yang diselenggarakan oleh Badan Informasi Geospasial (BIG).

BIG mendefinisikan SRGI sebagai sistem referensi untuk penentuan posisi geospasial, mencakup posisi horizontal, vertikal, nilai gayaberat, serta perubahannya terhadap waktu.

Mari pahami satu per satu standar yang digunakan supaya tidak keliru lagi.

Apa itu Titik Kontrol Geodesi?

Titik Kontrol Geodesi (TKG) adalah tanda fisik yang bersifat permanen dan stabil, digunakan sebagai kerangka acuan posisi untuk penyelenggaraan informasi geospasial. Setiap titik kontrol menyimpan informasi administratif dan informasi geospasial seperti koordinat, tinggi, lokasi, dan data pendukung lainnya.

Dalam praktik survey, titik kontrol digunakan sebagai titik ikat agar hasil pengukuran tidak berdiri sendiri, tetapi terhubung dengan sistem koordinat nasional.

Standar Nasional yang Digunakan

Standar nasional titik kontrol dalam survey umumnya mengacu pada beberapa komponen berikut:

a. SRGI 2013

SRGI 2013 adalah sistem referensi utama untuk pekerjaan geospasial di Indonesia. Berdasarkan Peraturan BIG No. 13 Tahun 2021, regulasi tentang Sistem Referensi Geospasial Indonesia masih berstatus berlaku.

Dalam informasi produk Jaring Kontrol Geodesi BIG, koordinat titik kontrol awalnya didefinisikan pada epoch 2012.0 dan kemudian diperbarui mengacu pada SRGI 2013 epoch 2021.0, yang terikat pada kerangka referensi global ITRF2014.

Artinya, untuk survey modern, koordinat tidak hanya dilihat sebagai angka tetap, tetapi juga memperhatikan epoch atau waktu referensi karena posisi titik di permukaan bumi dapat berubah akibat pergerakan lempeng dan deformasi.

b. Jaring Kontrol Horizontal Nasional atau JKHN

JKHN digunakan sebagai acuan posisi horizontal, yaitu koordinat X-Y, lintang-bujur, atau Easting-Northing. Standar teknis yang sering dirujuk adalah SNI 19-6724-2002 tentang Jaring Kontrol Horizontal, dan statusnya tercatat masih berlaku di katalog BSN.

Dalam pekerjaan survey, JKHN dipakai untuk:

• pengukuran GNSS/GPS,
• pembuatan peta topografi,
• pengikatan poligon,
• pengukuran batas bidang tanah,
• pemetaan drone,
• survey konstruksi,
• kontrol horizontal untuk LiDAR dan fotogrametri.

c. Jaring Kontrol Vertikal Nasional atau JKVN

JKVN digunakan sebagai acuan tinggi atau elevasi. Untuk pekerjaan tinggi presisi, standar yang digunakan adalah SNI 19-6988-2004 tentang Jaring Kontrol Vertikal dengan Metode Sipatdatar. Standar ini berisi klasifikasi, konvensi, spesifikasi teknis, dan pedoman pelaksanaan nasional untuk pembangunan serta pengembangan jaring titik kontrol vertikal dengan metode sipatdatar.

JKVN penting untuk pekerjaan seperti:

• pembuatan kontur,
• desain jalan dan drainase,
• pembangunan gedung,
• bendungan dan irigasi,
• pengukuran volume cut and fill,
• koreksi elevasi data LiDAR,
• penentuan tinggi orthometrik.

d. Jaring Kontrol Gayaberat Nasional atau JKGN

Selain horizontal dan vertikal, Indonesia juga mengenal Jaring Kontrol Gayaberat Nasional. Jaring ini digunakan untuk mendukung sistem tinggi, model geoid, dan pekerjaan geodesi presisi. Dalam regulasi BIG, jaring kontrol gayaberat nasional harus terikat pada International Gravity Standardization Network (IGSN) sebagaimana didefinisikan oleh International Gravity Field Service (IGFS).

Dalam praktik umum konstruksi, JKGN tidak selalu digunakan langsung di lapangan, tetapi sangat penting untuk pekerjaan geodesi nasional, pemodelan geoid, dan transformasi tinggi.

Jenis titik kontrol dalam pekerjaan survey

Dalam pekerjaan lapangan, titik kontrol biasanya dibagi menjadi beberapa fungsi:

Jenis Titik	Fungsi Utama
Benchmark / BM	Titik tetap untuk acuan elevasi atau koordinat proyek
Control Point / CP	Titik kontrol utama untuk pengikatan survey
Ground Control Point / GCP	Titik kontrol tanah untuk drone, fotogrametri, atau LiDAR
Independent Check Point / ICP	Titik uji untuk mengecek akurasi hasil pemetaan
Temporary Benchmark / TBM	Titik bantu sementara selama pekerjaan proyek
CORS	Stasiun GNSS permanen untuk koreksi posisi real-time atau post-processing

Untuk pemetaan foto udara dan LiDAR, istilah GCP dan ICP sangat penting. Dalam regulasi BIG terkait pemetaan dasar, Independent Check Point (ICP) didefinisikan sebagai titik di tanah yang diketahui koordinatnya dan digunakan untuk menguji produk yang dihasilkan.

Syarat titik kontrol yang baik

Titik kontrol yang digunakan dalam survey sebaiknya memenuhi beberapa syarat berikut:

1. Stabil dan permanen
   Titik tidak mudah bergeser, rusak, tertimbun, atau berubah posisi.
2. Terikat ke sistem nasional
   Koordinat sebaiknya mengacu pada SRGI 2013, bukan sistem lokal tanpa hubungan ke referensi nasional.
3. Memiliki koordinat dan elevasi yang jelas
   Data minimal mencakup koordinat horizontal, elevasi, datum, sistem proyeksi, metode pengukuran, dan epoch bila diperlukan.
4. Mudah ditemukan kembali
   Titik harus memiliki deskripsi lokasi, sketsa, foto, dan identitas titik.
5. Ketelitian sesuai kebutuhan proyek
   Survey konstruksi presisi tinggi membutuhkan titik kontrol yang lebih teliti dibanding pemetaan skala kecil.
6. Terdokumentasi dalam laporan survey
   Termasuk metode pengamatan, alat yang digunakan, hasil perataan, residual, standar deviasi, dan kualitas koordinat.

Hubungan Titik Kontrol dengan LiDAR dan Fotogrametri

Dalam survey modern, titik kontrol sangat penting untuk memastikan hasil LiDAR atau fotogrametri berada pada posisi yang benar.

• Pada fotogrametri drone, GCP digunakan untuk mengoreksi posisi orthophoto dan model 3D agar sesuai koordinat lapangan.
• Pada LiDAR, titik kontrol digunakan untuk validasi akurasi point cloud, koreksi elevasi, dan pengecekan hasil terhadap titik uji lapangan.

Tanpa titik kontrol yang baik, hasil pemetaan bisa terlihat bagus secara visual, tetapi koordinatnya dapat bergeser secara horizontal atau vertikal.

Standar Yang Baik Membuat Data Mudah Diulang

Salah satu tanda bahwa standar titik kontrol berjalan baik adalah hasil survey dapat diulang dan diperiksa ulang dengan acuan yang sama. Dalam dunia teknik, repeatability seperti ini sangat penting karena keputusan lapangan sering harus diverifikasi kembali di waktu berbeda.

Bila titik kontrol dibuat tanpa standar yang jelas, kualitas repeatability akan turun. Akibatnya, data menjadi sulit dibandingkan dan kepercayaan terhadap hasil akhir ikut melemah.

Dalam praktik modern, kualitas data sangat dipengaruhi oleh alat dan workflow yang digunakan. Untuk kebutuhan akuisisi data 3D cepat di lapangan, Anda dapat melihat Hi Target v700 SLAM RTK. Jika fokusnya pengukuran koordinat presisi, GPS Geodetik HI Target v200 RTK dan GPS Geodetik HI Target v30 Plus RTK menjadi opsi yang relevan. Untuk referensi produk yang sama dengan variasi anchor, Anda juga bisa membuka HI Target-v700 slam rtk.

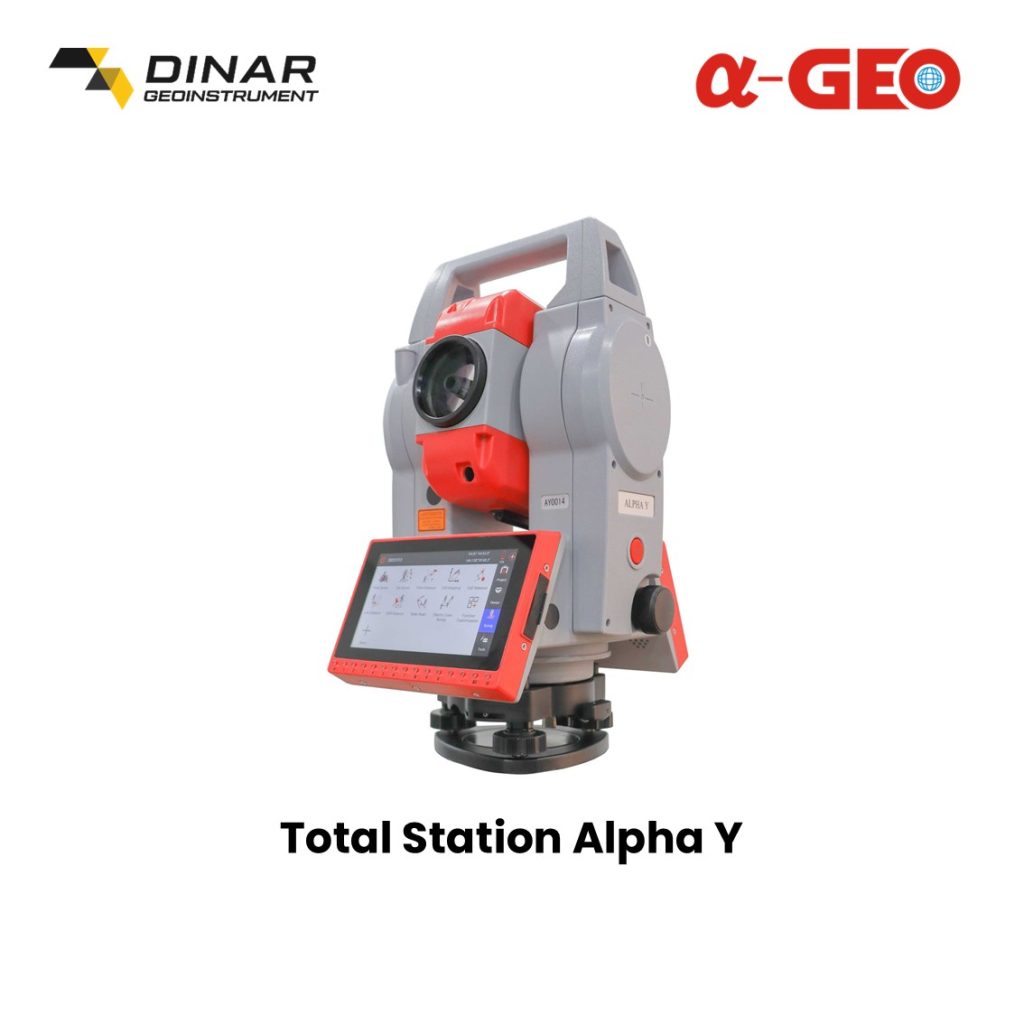

Bila proyek memerlukan dukungan alat lapangan tambahan, halaman rental sewa total station jakarta dapat membantu sebagai pelengkap pekerjaan survey.

Kesimpulan

Standar nasional titik kontrol dalam survey di Indonesia pada dasarnya mengacu pada:

• SRGI 2013 sebagai sistem referensi geospasial nasional,
• JKHN untuk kontrol horizontal,
• JKVN untuk kontrol vertikal,
• JKGN untuk kontrol gayaberat,
• SNI 19-6724-2002 untuk jaring kontrol horizontal,
• SNI 19-6988-2004 untuk jaring kontrol vertikal metode sipatdatar,
