Pernahkah Anda berada di lapangan, memegang rambu ukur atau total station, lalu mendapati pertanyaan sederhana namun krusial: “Titik ini lebih tinggi atau lebih rendah dari titik referensi?” Di situlah peran perhitungan elevasi menjadi sangat vital. Bagi seorang surveyor, kesalahan dalam menentukan elevasi sekecil apa pun bisa berdampak besar dalam dunia nyata — dari desain struktur yang miring, saluran drainase yang tidak mengalir, hingga hasil pemetaan yang melenceng.
Namun kenyataannya, banyak teknisi atau pemula yang masih bingung tentang cara menghitung elevasi dengan metode yang benar. Padahal, konsep ini bisa dipahami dengan sederhana jika dijelaskan dengan pendekatan yang tepat.
Dalam artikel ini, Anda akan menemukan panduan lengkap mulai dari pengertian dasar, metode leveling, rumus, hingga contoh nyata yang memudahkan Anda memahami dan menerapkannya di lapangan secara akurat.
Apa Itu Elevasi dalam Survey?
Elevasi adalah tinggi suatu titik terhadap referensi tertentu, biasanya permukaan laut rata-rata (mean sea level) atau titik benchmark (BM) yang sudah diketahui nilai elevasinya. Dalam konteks survei topografi dan konstruksi, elevasi digunakan untuk:
- Menentukan kemiringan lahan
- Merancang saluran air, jalan, dan pondasi bangunan
- Melakukan pemetaan kontur
- Menyusun profil tanah dan volume cut and fill
Satuannya umumnya dalam meter (m) atau kaki (ft), tergantung pada sistem ukur yang digunakan.
Konsep Dasar: Back Sight, Intermediate Sight, Fore Sight
Sebelum kita masuk ke rumus, penting untuk mengenali tiga istilah penting dalam metode leveling:
- Back Sight (BS): Pembacaan awal dari alat ke titik referensi (BM). Biasanya memiliki nilai elevasi yang diketahui.
- Intermediate Sight (IS): Pembacaan ke titik-titik antara BM dan titik akhir. Digunakan saat ada beberapa titik yang diukur sekaligus.
- Fore Sight (FS): Pembacaan akhir ke titik yang ingin diketahui elevasinya, atau saat alat akan dipindah.
Semua pembacaan dilakukan menggunakan alat seperti level optik atau total station.
Rumus Cara Menghitung Elevasi
Ada dua metode umum dalam perhitungan elevasi, yaitu metode Height of Instrument (HI) dan metode Rise and Fall. Berikut penjelasannya:
1. Metode Height of Instrument (HI)
Rumus dasarnya:
HI = Elevasi Titik Referensi + BS
Elevasi Titik Baru = HI – FS
Jika ada titik IS, maka:
Elevasi Titik IS = HI – IS
2. Metode Rise and Fall
Metode ini membandingkan perubahan tinggi antar titik, apakah naik (rise) atau turun (fall).
Rumusnya:
- Rise = Pembacaan sebelumnya – Pembacaan sekarang (jika hasil positif)
- Fall = Pembacaan sekarang – Pembacaan sebelumnya (jika hasil positif)
- Elevasi Titik = Elevasi sebelumnya + Rise – Fall
Metode Rise and Fall biasanya digunakan saat ingin memastikan konsistensi data karena menghasilkan cross-check terhadap kesalahan.
Contoh Perhitungan Elevasi dengan Metode HI
Misalnya:
- Elevasi BM: 100.00 m
- Pembacaan BS ke BM: 1.50 m
- Pembacaan FS ke titik A: 2.30 m
Langkah 1:
HI = 100.00 + 1.50 = 101.50 m
Langkah 2:
Elevasi titik A = HI – FS = 101.50 – 2.30 = 99.20 m
Contoh Perhitungan Elevasi Beberapa Titik
| Titik | BS (m) | IS (m) | FS (m) | HI (m) | Elevasi (m) |
|---|---|---|---|---|---|
| BM (Referensi) | 1.50 | 101.50 | 100.00 | ||
| Titik 1 | 1.60 | 101.50 – 1.60 = 99.90 | |||
| Titik 2 | 1.80 | 101.50 – 1.80 = 99.70 | |||
| Titik 3 | 2.20 | 101.50 – 2.20 = 99.30 |
Ini adalah cara praktis dan akurat untuk menghitung elevasi menggunakan metode Height of Instrument.
Alat yang Digunakan untuk Mengukur Elevasi
Pengukuran elevasi bisa dilakukan dengan berbagai alat, tergantung pada tingkat presisi yang dibutuhkan:
| Alat Survey | Keterangan |
|---|---|

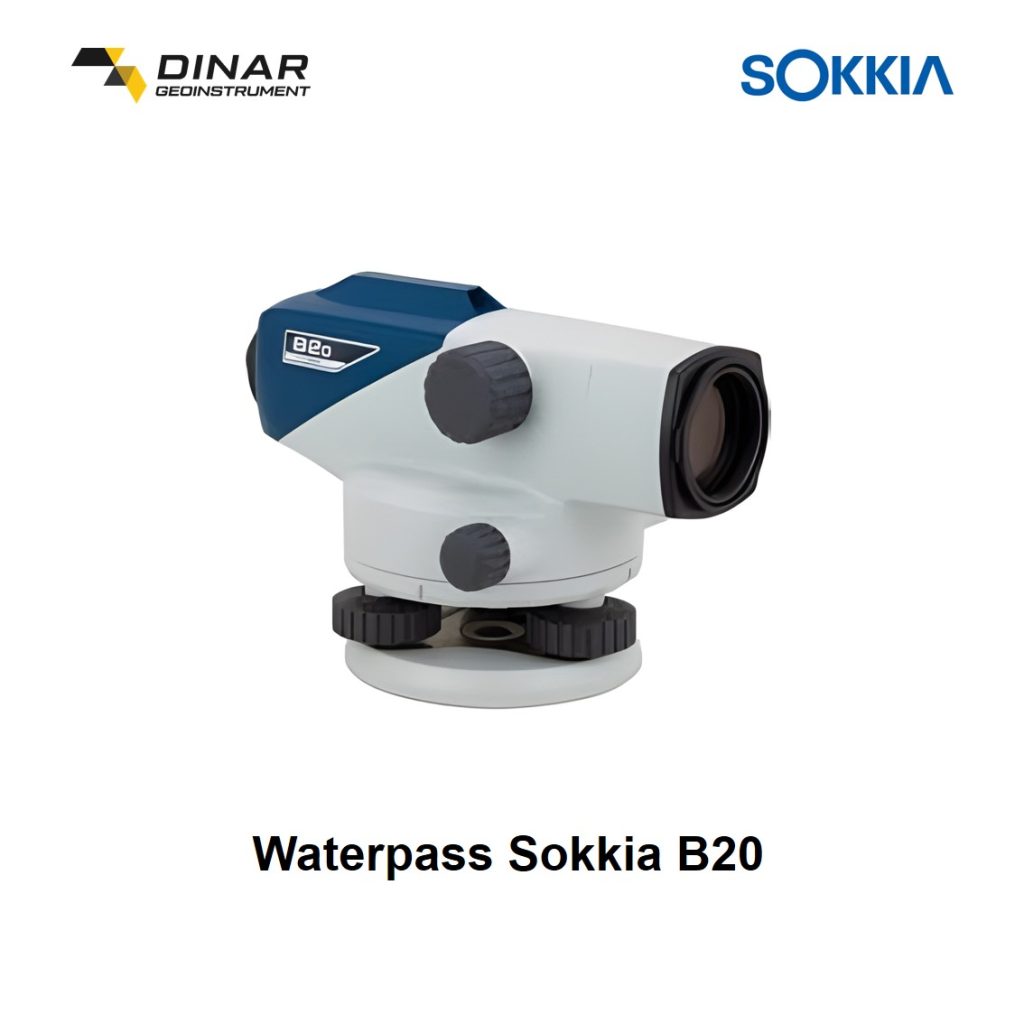

| Automatic Level | Paling umum digunakan untuk leveling manual |
| Digital Level | Lebih presisi dan mengurangi kesalahan pembacaan |
| Total Station | Alat modern yang bisa mengukur sudut dan jarak sekaligus |
| GPS Geodetik | Menghasilkan elevasi relatif terhadap ellipsoid, perlu koreksi ke geoid |
| Waterpass Manual | Alat klasik, masih digunakan di beberapa proyek sederhana |
Jika Anda belum memiliki alat sendiri, Anda bisa mencoba opsi rental sewa total station untuk efisiensi proyek tanpa mengorbankan kualitas alat.
Kesalahan Umum dalam Pengukuran Elevasi
Kesalahan dalam menghitung elevasi bisa terjadi karena berbagai hal:
- Salah menulis pembacaan BS/FS
- Salah posisi alat atau rambu (tidak tegak)
- Rambu bergerak karena angin atau tidak stabil
- Tidak melakukan pengecekan ulang saat pindah alat
- Tidak mencatat perubahan instrumen (HI) saat alat dipindahkan
Menghindari kesalahan ini sangat penting agar proyek konstruksi tidak mengalami kesalahan struktur akibat beda elevasi.
Aplikasi Elevasi dalam Proyek Lapangan
Mengetahui elevasi penting untuk banyak aspek, seperti:
- Desain Saluran Air: Aliran air bergantung pada perbedaan elevasi.
- Konstruksi Jalan: Perlu kemiringan dan elevasi yang konsisten agar aman dan nyaman dilalui.
- Drainase Gedung: Elevasi lantai harus lebih tinggi dari saluran luar.
- Pemetaan Topografi: Digunakan untuk membuat peta kontur dan profil lahan.
Perbedaan Elevasi Geometrik vs Orthometrik
- Elevasi Geometrik: Dihitung dari model matematis bumi (ellipsoid), umumnya dihasilkan GPS.
- Elevasi Orthometrik: Diukur dari permukaan laut rata-rata (mean sea level), lebih relevan untuk konstruksi.
Jika menggunakan GPS, Anda perlu koreksi geoid agar hasil sesuai elevasi orthometrik. Anda bisa belajar lebih lanjut tentang ini melalui National Geodetic Survey (NGS) – Elevation Basics.
Perbandingan Metode Perhitungan Elevasi
| Metode | Kelebihan | Kekurangan |
|---|---|---|
| HI (Instrument) | Cepat dan mudah, cocok untuk pemula | Rentan salah jika lupa HI baru |
| Rise and Fall | Akurat dan bisa validasi | Lebih rumit dan memakan waktu |
| GPS | Cepat dan praktis di area luas | Perlu koreksi geoid, tidak cocok di hutan |
| Total Station | Presisi tinggi, multifungsi | Lebih mahal dan butuh tenaga ahli |
Jika Anda membutuhkan alat dengan kemampuan lengkap untuk pengukuran elevasi, pertimbangkan menggunakan total station sokkia im 52, yang memiliki fitur leveling dan pengukuran koordinat secara terintegrasi.
Tips Profesional dari Lapangan
- Gunakan rambu dengan gelembung untuk memastikan posisi tegak.
- Selalu catat HI setiap kali alat dipindah.
- Lakukan perhitungan dan pengecekan di lapangan, bukan saat tiba di kantor.
- Gunakan aplikasi field book digital untuk efisiensi pencatatan dan analisis data.
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62878-7521-4418 (Digital Marketing)
📩 Email: marketing@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
FAQ
Apa itu elevasi dalam survei?
Elevasi adalah tinggi suatu titik terhadap titik referensi, seperti permukaan laut rata-rata. Dalam survei, elevasi digunakan untuk menentukan ketinggian suatu titik di permukaan bumi.
Bagaimana cara menghitung elevasi titik dengan waterpass?
Dengan menggunakan metode height of instrument (HI), yaitu menambahkan pembacaan back sight ke elevasi titik referensi untuk mendapatkan HI, lalu mengurangkan pembacaan fore sight dari HI untuk mendapatkan elevasi titik baru.
Alat apa saja yang digunakan untuk mengukur elevasi?
Beberapa alat yang umum digunakan adalah automatic level, total station, GPS geodetik, dan digital level.
Apa bedanya metode HI dan rise & fall?
Metode HI lebih cepat dan cocok untuk pengukuran langsung, sedangkan rise and fall lebih detail dan bisa digunakan untuk validasi data pengukuran.
Mengapa data elevasi dari GPS berbeda dengan waterpass?
Karena GPS menghasilkan elevasi terhadap model ellipsoid bumi (elevasi geometrik), sedangkan waterpass menggunakan referensi permukaan laut (elevasi orthometrik). Diperlukan koreksi geoid agar hasilnya setara.
